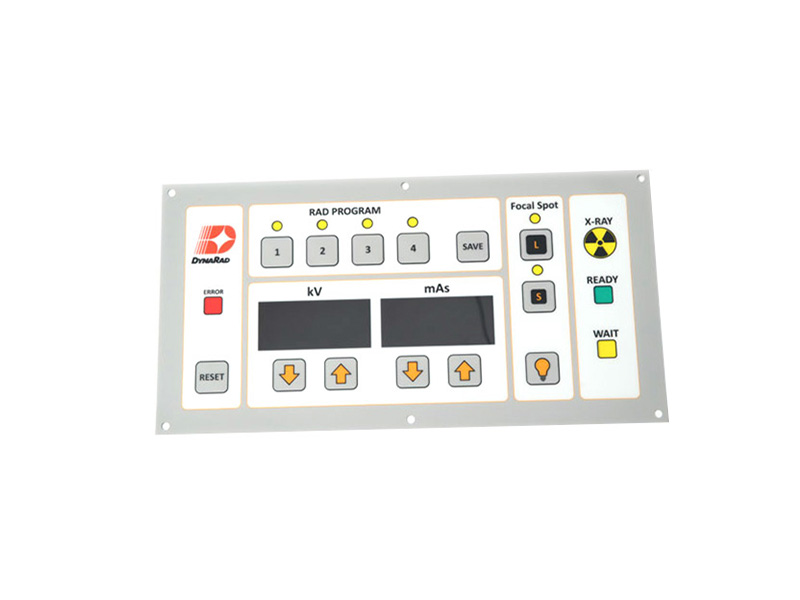

Gli interruttori di membrana sono composti da più strati di film sottili. Utilizzano diverse proprietà dei materiali e svolgono ruoli diversi per completare la funzione degli interruttori di membrana nei prodotti elettrici. Lo strato di circuito è lo strato funzionale principale dell'interruttore a membrana. È un circuito elettronico progettato secondo le funzioni richieste dal prodotto circuito. La pasta argentata conduttiva o la pasta di carbonio conduttiva è stampata su PVC, PC o PET, quindi lo strato del pannello e lo strato di isolamento. Interruttore a membrana sintetica.
Nella produzione attuale di strati circuiti di interruttore a film sottile, la pasta d'argento stampata a schermo è soggetta ai seguenti problemi:
1. Migrazione d'argento sul foglio di animali domestici.
2. Interruttore di membrana in uso, rottura del filo d'argento .
3. La resistenza del circuito aumenta.
Come capire, prevenire e controllare i problemi di cui sopra? Qui ci sarà una descrizione della pasta d'argento ED427, 478 e Pasta di carbonio 423 prodotta dedicata all'interruttore a membrana, circuito flessibile, stampa di resistenza e spera di darti un aiuto per il riferimento:
Cause e prevenzione della migrazione d'argento sui fogli di animali domestici
1. Diversi fattori che influenzano la migrazione d'argento:
A. La distanza tra i circuiti di pasta d'argento per la stampa dello schermo (fili ).
B. Il potenziale tra i circuiti di pasta d'argento stampati (fili ).
C. Dielettrici esistenti.
D. pigmenti in lega d'argento .
E. L'integrità dello strato protettivo esistente e il suo strato protettivo isolante.
2. Prevenzione e trattamento della migrazione d'argento:
A. allargare il divario al di fuori del circuito d'argento (filo) il più possibile e mantenere bassa la tensione (potenziale).
B. Sul circuito d'argento, è possibile applicare una pasta di carbonio ED423 o un inchiostro isolante trasparente blu ED452SS con uno spessore di> 30 μm.
C. Al fine di prevenire la migrazione accelerata dell'argento in un ambiente umido, i fori di sfiato dovrebbero essere forniti attorno all'interruttore della membrana.
D. Nel caso del rivestimento di isolamento dello schermo di seta, il rivestimento isolante dovrebbe evitare polvere e fori (riferendosi alla condizione igienica dell'ambiente di stampa dello schermo), alcuni detriti di polvere cadono nel circuito del conduttore, in determinate condizioni, causando le proprietà elettriche rifiutare.
E. Linee di pasta d'argento ED427 o ED478, se lo strato di isolamento dovuto a una indurimento insufficiente o un solvente eccessivo, ridurrà le prestazioni di isolamento dello strato isolante, riducendo così l'anti-migrazione dell'argento nel mezzo aereo umido.
3. L'approccio adottato a questo scopo:
A. Dopo essiccarsi Silkscreen ED427 o ED478 Silver Paste, dovrebbero essere utilizzate le seguenti tre fasi di indurimento:
A.2/3 tempo (temperatura specificata);
b. A temperatura ambiente per 1-2 ore;
c. L'essiccamento a infrarossi richiede 1/3 del tempo (temperatura specificata). Ciò consentirà alla resistenza di raggiungere il suo valore ottimale.
B. L'uso di rivestimento isolante protettivo, inchiostro verde trasparente ED452SS, la luce UV dovrebbe essere completa, ovvero la lunghezza d'onda di 180-420nm, potenza 80-120W/cm. La velocità eccessiva viene regolata accuratamente. La mesh utilizzata è di 160-300 mesh/pollice (64-120t/cm, a seconda della situazione).
Frattura d'argento
1. Le fratture d'argento sono correlate ai seguenti fattori:
A. Strato di inchiostro isolante strettamente reticolato, in modo che l'eccessiva pressione nello strato d'argento inferiore, come mostrato:
B. Il modello di strato di inchiostro isolante non è l'ideale (ovvero la progettazione del processo non è ragionevole)
C. La superficie di stampa dello schermo del film in poliestere non è bagnata
D. L'uso della pasta d'argento e la cura non è buono
2. Prevenzione e soluzione della frattura dello strato d'argento:
1 Usa l' elettrodo di Acheson
452SS INSULING INK MATCHE PET e ED427, ED478. Poiché la pasta d'argento sull'interruttore della membrana si trova tra due strati ad alta pressione di PET e inchiostro isolante, viene utilizzato Electro Day.
452SS è uno strato di isolamento a collegamento incrociato ideale, riducendo così la pressione sulla linea di pasta d'argento, cambia 2 schermate di seta a inchiostro isolante in un rilevamento a penna Dyne a semi-circolo 3: rilevamento dell'attività superficiale del film PET (rilevamento della superficie attività dopo aver modificato il numero batch).
4 Utilizzare lo spessore della pasta d'argento più adatta (stampa sullo schermo con 80-100T/cm)
Dopo che la pasta d'argento è stata schermata dalla seta, viene prima cotta a raggi infrarossi (80-100 ° C per 30 secondi), quindi 140 ° C per> 30 secondi e infine in un forno a convezione a 150 ° C per 30 minuti. Questo metodo di asciugatura è caratteristico:
A. Nel processo di asciugatura, il solvente evapora dal fondo.
B. Infine, rapida cura per ottenere le migliori caratteristiche.
3. L'uso dell'argento conduttivo, le sospensioni del carbonio che necessitano di attenzione:
1) Per mantenere il contenuto solido fresco e sempre fisso di argento e liquame al carbonio:
un. Mescolare accuratamente accuratamente prima dell'uso in modo che gli strati superiori e inferiori dell'intero inchiostro possano soddisfare completamente i requisiti del rapporto di progettazione. Allo stesso tempo, la pasta di carbonio d'argento ha un'alta viscosità e una certa tixotropia. Dopo essere stata completamente agitata, l'adattabilità alla stampa dello schermo è migliorata.
b. Ogni volta che la stampa viene completata, l'inchiostro rimanente deve essere mantenuto in un contenitore pulito separato (poiché la stampa sullo schermo è stata contaminata), la prossima volta che l'uso precedente dell'inchiostro rimanente, se necessario Quindi stampare.
c. Il contenitore è sigillato e conservato a bassa temperatura e asciutto. Rimuovere il freddo dal freddo almeno 4 ore prima dell'uso, lasciarlo tornare a temperatura ambiente e quindi mescolare accuratamente prima della stampa. Potere. Se in effetti l'uso dell'argento rimanente, la sospensione del carbonio per modificare la viscosità, aggiungendo l'agente a flusso, è necessario anche misurare rigorosamente il contenuto solido esistente, calcolare la quantità di perdita di solvente e utilizzare la pesatura dello strumento di precisione aggiunta.
2) Utilizzare la resistenza quadrata (ohm/quadrato/mil) per controllare il processo di produzione: 1 mil = 25 μm = metodo di misurazione da 0,001 pollici : procedura di calcolo:
(1) l = lunghezza della linea in test w = larghezza della linea t = spessore della linea in test (2) l/w = numero di quadrati della linea in test (3) misurazione della resistenza attraverso la L -line con un ohmetro (ohm)
(4) usando (3)/ (2) = ohms/ (2) per blocco quadrato (5) (4)/ T = resistenza quadrata della linea (cioè, la resistenza della linea a 1 mil di spessore, in ω/ (a 25μ di spessore) indica.
Esempi:
L = 3,00 ft t = 12,5 um/25 um = 0,5 mil w = 0,030 ft Pertanto: l/w = 3,00/0,030 = 100 quadrati, perché la resistenza finale della linea di lunghezza L = 3 ohm, quindi 3/100 = 0,030 OHMS/Resistenza a scatola quadrata = 0,030 ohm/0,5 mil = 0,0015 (cioè resistenza alla scatola con uno spessore di 1 mil)
Perché utilizzare la resistenza quadrata per calcolare le prestazioni di argento, pasta di carbonio e altri inchiostri conduttivi? Perché la resistenza quadrata può spiegare: lo spessore ottimale dell'inchiostro e il suo controllo. A causa del numero di ohm/quadrati/mils, si possono conoscere lo spessore del film, la resistenza, l'adesione, l'adesione e il grado di cura.
La migliore indurimento dell'inchiostro e il suo controllo, poiché la cura non è buona, la resistenza è elevata, anche la resistenza al blocco è troppo grande.
Rilevazione della qualità dell'inchiostro: poiché il valore effettivo di resistenza al blocco misurato, dovrebbe essere vicino al valore di resistenza alla scatola di ciascun lotto di argento conduttivo Accysen e pasta di carbonio. Ciò richiede la precipitazione dell'inchiostro nella costruzione, la velocità di indurimento è nello stato migliore e i parametri della resistenza al blocco forniti da questo metodo possono essere utilizzati per indicare che la qualità dell'inchiostro non è cambiata.
Affrontare correttamente le varie condizioni e parametri di processo, utilizzando le prestazioni dei test di resistenza quadrata, contribuirà a ridurre il consumo di inchiostro.
