ตอนนี้ผลิตภัณฑ์ LED จำนวนมากใช้วิธีไดรฟ์ปัจจุบันคงที่ในการขับเคลื่อน LED โหมดการเชื่อมต่อของ LED นั้นแตกต่างกันไปตามความต้องการของวงจรจริง โดยทั่วไปมีสี่ประเภท: ซีรีส์ขนานไฮบริดและอาร์เรย์
1. วิธีการซีรีส์
วงจรซีรีย์นี้ค่อนข้างง่าย กระแสที่ไหลผ่าน LED ในระหว่างการดำเนินการมีความสอดคล้องและมีเสถียรภาพ เนื่องจาก LED เป็นอุปกรณ์ประเภทปัจจุบันจึงสามารถตรวจสอบให้แน่ใจว่าความเข้มของไฟส่องสว่างของแต่ละ LED นั้นสอดคล้องกัน วงจรที่มีโหมดการเชื่อมต่อ LED นี้ง่ายและสะดวกในการเชื่อมต่อ อย่างไรก็ตามยังมีข้อเสียร้ายแรงนั่นคือเมื่อหนึ่งในวงจรเปิด LED Open Circuit ล้มเหลวสตริง LED ทั้งหมดจะถูกดับซึ่งส่งผลต่อความน่าเชื่อถือของการใช้งาน สิ่งนี้ต้องการเพื่อให้แน่ใจว่าคุณภาพของ LED แต่ละตัวนั้นยอดเยี่ยมดังนั้นความน่าเชื่อถือจะได้รับการปรับปรุงให้ดีขึ้นวิธีการซีรีส์
เป็นที่น่าสังเกตว่าหากแหล่งจ่ายไฟไดรฟ์แรงดันไฟฟ้าคงที่ LED ถูกใช้เพื่อขับ LED เมื่อหนึ่งในการลัดวงจร LED กระแสไฟฟ้าจะเพิ่มขึ้น เมื่อถึงค่าที่กำหนด LED จะได้รับความเสียหายส่งผลให้ไฟ LED ที่ตามมาทั้งหมดได้รับความเสียหาย อย่างไรก็ตามหากแหล่งจ่ายไฟของไดรฟ์กระแสไฟฟ้าคงที่ LED ถูกใช้เพื่อขับเคลื่อน LED เมื่อมีการลัดวงจรเกิดขึ้นใน LED ปัจจุบันโดยทั่วไปยังคงไม่เปลี่ยนแปลงและไม่มีผลกระทบต่อ LED ที่ตามมา
2. วิธีการเชื่อมต่อแบบขนาน
เมื่อ LED สองตัวเชื่อมต่อแบบขนานแรงดันไฟฟ้าในแต่ละ LED จะเท่ากัน แต่กระแสไม่จำเป็นต้องเหมือนกันแม้กระทั่งสำหรับ LED ของโมเดลสเปคและแบทช์เดียวกัน นี่เป็นเพราะกระบวนการผลิตและเหตุผลอื่น ๆ วงจรคู่ขนานชนิดนี้ค่อนข้างง่าย แต่ไม่น่าเชื่อถือมากโดยเฉพาะอย่างยิ่งเมื่อจำนวน LED สูงความเป็นไปได้ของความล้มเหลวจะสูงขึ้นวิธีการขนาน
เป็นที่น่าสังเกตว่าแรงดันไฟฟ้าที่ต้องการในแบบขนานนั้นต่ำกว่า แต่ความสว่างของ LED แต่ละตัวนั้นแตกต่างกันเนื่องจากแรงดันไปข้างหน้าลดลงของ LED แต่ละตัว นอกจากนี้หาก LED มีการลัดวงจรวงจรทั้งหมดจะถูกลัดวงจรและไฟ LED อื่น ๆ ไม่สามารถทำงานได้อย่างถูกต้อง สำหรับ LED แบบเปิดหากใช้ไดรฟ์กระแสคงที่กระแสไฟฟ้าที่จัดสรรให้กับ LED ที่เหลือจะเพิ่มขึ้นซึ่งอาจทำให้เกิดความเสียหายต่อ LED ที่เหลืออยู่ อย่างไรก็ตามการใช้ไดรฟ์แรงดันไฟฟ้าคงที่ไม่ส่งผลกระทบต่อการทำงานปกติของวงจร LED ทั้งหมด
3. วิธีการเชื่อมต่อแบบผสม
การเชื่อมต่อแบบไฮบริดเป็นการรวมกันของซีรีส์และการเชื่อมต่อแบบขนาน LED หลายตัวเชื่อมต่อเป็นครั้งแรกในซีรีส์จากนั้นเชื่อมต่อควบคู่ไปกับปลายทั้งสองของแหล่งจ่ายไฟ LED ไดรฟ์ เมื่อ LED นั้นเหมือนกันการใช้การเชื่อมต่อนี้ทำให้ทุกสาขามีแรงดันไฟฟ้าเท่ากันและกระแสเดียวกันไหลผ่านแต่ละสาขาวิธีการเชื่อมต่อแบบไฮบริด
เป็นที่น่าสังเกตว่าการใช้วิธีไฮบริดส่วนใหญ่จะใช้ในกรณีของ LED จำนวนมาก เมื่อเปรียบเทียบกับวิธีการแบบจำลองแบบขนานแบบง่ายวิธีที่เสนอสามารถมั่นใจได้ว่าข้อบกพร่อง LED ของแต่ละสาขาสามารถส่งผลกระทบต่อการเรืองแสงปกติของสาขาได้มากที่สุดเท่านั้น ในปัจจุบันวิธีนี้ใช้กันอย่างแพร่หลายในหลอดไฟ LED พลังงานสูงจำนวนมากและได้รับผลลัพธ์ที่เป็นประโยชน์มาก
4. วิธีการเข้าร่วมอาร์เรย์
โครงสร้างหลักของโหมดอาร์เรย์มีดังนี้สาขาประกอบด้วย LED สามตัวซึ่งเชื่อมต่อกับเอาต์พุต UA, UB และ UC ของไดรเวอร์ตามลำดับ เมื่อไฟ LED ทั้งสามตัวในสาขาเป็นปกติไฟ LED ทั้งสามตัวจะเรืองแสงในเวลาเดียวกัน หาก LED หนึ่งหรือทั้งสองไม่เปิดอย่างน้อยหนึ่งในนั้นสามารถทำงานได้อย่างถูกต้อง สิ่งนี้สามารถปรับปรุงความน่าเชื่อถือของ LED แต่ละกลุ่มได้อย่างมากปรับปรุงความน่าเชื่อถือโดยรวมของ LED ทั้งหมด วิธีนี้ต้องใช้แหล่งจ่ายไฟอินพุตมากกว่าหนึ่งแหล่งวัตถุประสงค์คือเพื่อปรับปรุงความน่าเชื่อถือของงาน LED ลดอัตราความล้มเหลวของวงจรโดยรวม

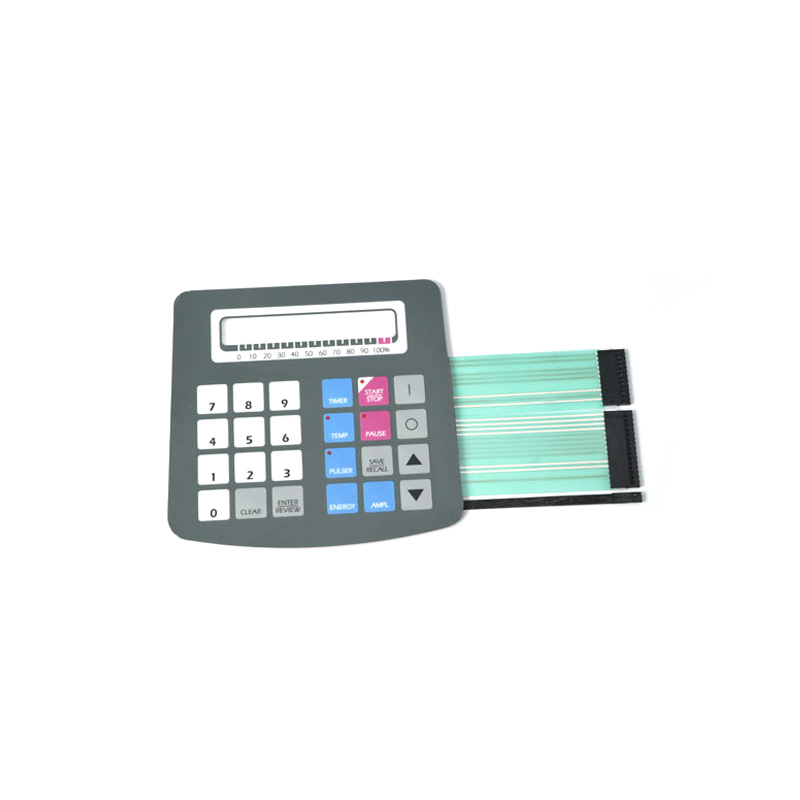

เราสามารถช่วยคุณเกี่ยวกับวงจรเมมเบรน Silicone การออกแบบวงจรปุ่มกดยางสำหรับข้อมูลเพิ่มเติมเกี่ยวกับปุ่มกดเมมเบรนโปรดติดตามเรา
