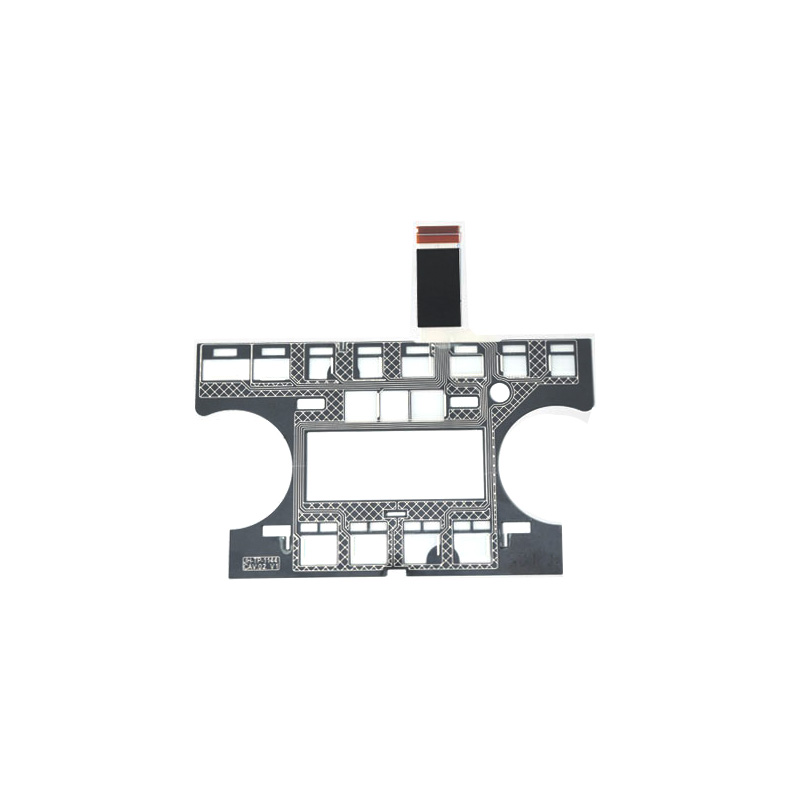

การตัดเฉือนพื้นผิว PCB มีการใช้งานสองครั้ง หนึ่งคือการปกป้องวงจรทองแดงที่เปิดเผยและอื่น ๆ คือเพื่อให้แน่ใจว่าการประสาน ความแตกต่างของวัสดุที่ใช้อาจส่งผลกระทบต่อราคาอายุการเก็บรักษาความน่าเชื่อถือและการประมวลผลประกอบ
1. HASL (ปรับระดับการเชื่อมอากาศร้อน) ตะกั่วและตะกั่ว
นี่เป็นวิธีที่โดดเด่นมาเป็นเวลานาน กระบวนการนี้เกี่ยวข้องกับการจุ่มแผงวงจรลงในโลหะผสมดีบุก/ตะกั่วแล้วเป่าลมร้อนเพื่อกำจัดการประสานส่วนเกิน
2. แช่ดีบุกจุ่ม ดีบุกโลหะ
ดีบุกที่ใช้โดยตรงกับโลหะฐานเป็นทางเลือกที่เหมาะสมสำหรับการรักษาพื้นผิวอื่น ๆ เมื่อดีบุกและทองแดงผสมเข้าด้วยกันพวกมันจะกระจายเข้าหากันเพราะความสัมพันธ์ของพวกเขา
3. OSP (สารกันบูดแบบประสานอินทรีย์)/ entek
OSP ป้องกันการเกิดออกซิเดชันของทองแดงโดยใช้สารประกอบอินทรีย์ที่ใช้น้ำบางมาก เมื่อเทียบกับสารประกอบที่เป็นพิษอื่น ๆ มันเป็นมิตรกับสิ่งแวดล้อมมาก นี่เป็นโซลูชันที่มีต้นทุนต่ำและเป็นตัวเลือกที่ได้รับความนิยมอย่างมาก
นี่คือพื้นผิวที่ดีที่สุดที่ใช้งานอยู่ในปัจจุบันและแม้จะมีค่าใช้จ่ายสูงกว่า แต่ก็ช่วยให้พื้นผิวเรียบพร้อมความสามารถในการบัดกรีที่ยอดเยี่ยม เมื่อใช้แล้วทองคำจะละลายในบัดกรีจริง ๆ ดังนั้นจึงไม่ทำให้เสื่อมเสียหรือออกซิไดซ์ นี่เป็นกระบวนการสองชั้นที่ทองแดงเคลือบด้วยชั้นของนิกเกิลเป็นครั้งแรกแทนที่จะเพิ่มชั้นทอง
5. การแช่เงิน
เป็นผลิตภัณฑ์สำเร็จรูปที่ได้รับความนิยมในอเมริกาเหนือและยุโรปเนื่องจากกฎ ROHS และ WEEE มันเป็นทางเลือกที่ดีในการทำให้เกิดความผิดพลาดหากคุณต้องการประสิทธิภาพที่ดีในราคาที่ต่ำกว่า
